TÉCNICAS RADIOLÓGICAS APLICADAS NOS ESTUDOS DAS INSTABILIDADES FEMOROPATELARES
INTRODUÇÃO
A articulação femoropatelar é de fundamental importância para o aparelho extensor, pois recebe uma força de metade do peso do corpo durante a marcha normal em terreno plano, e uma força sete vezes maior que o peso do corpo ao agachar ou correr. A presença de dor femoropatelar pode o correr como queixa relacionada ao esporte em torno de 10% a 33%. Em relação às queixas no joelho de um modogeral corresponde a 20% a 40%.
Há algum tempo existia uma certa dificuldade por parte dos estudiosos de joelho que era como classificar as doenças femoropatelares. Da mesma forma as técnicas radiológicas existentes e aplicadas na obtenção das imagens para estudos dessa articulação ficavam a desejar. Com o desenvolvimento tecnológico e a formação de profissionais da radiologia cada vez mais capacitados junto a outras experiências adquiridas deixando os cirurgiões de joelho amparados e, que, finalmente pudesse firmar com segurança as diferentes condutas terapêuticas, podendo portanto ser mais bem classificadas e tratadas.
Estudo radiológico convencional
Incidências:
- AP. Panorâmico dos MMII posição ortostática com apoio bipodálico;
- PERFIL Absoluto dos joelhos com apoio monopadálico e flexão de 30º;
- AXIAL de Patela bilateral.
TÉCNICA:
Na incidência em AP panorâmico dos MMII o profissional das técnicas radiológicas deve fazer uma breve avaliação das condições morfológicas do paciente com a finalidade de posicionar e escolher o filme ideal para o exame, em seguida colocar o paciente em posição ortostática junto ao buck mural sobre um anteparo ou escada, em posição anatômica com apoio bipodálico. O raio deve ser direcionado para o pólo inferior da patela e para o centro do filme, a uma distância F.F. de + ou – 1.10 cm.
Nesta incidência , avalia-se eixos dos MMII, como: Valgismo ou varismo, espaço articular, presença de processos degenerativos e uma impressão inicial sobre a altura da patela e também é útil para visibilizar eventuais centro de ossificação acessória.
INCIDÊNCIA LATERAL (perfil absoluto dos joelhos).
Paciente em posição ortostática lateral junto ao buck mural sobre um anteparo fazendo apoio monopadálico com flexão do joelho aproximadamente de 30º ., raio central deve incidir no pólo inferior da patela e para o centro do filme 18X24 a uma distância F.F. de + ou – 1.10cm. Esta incidência é útil para determinar falência ligamentar e altura da patela, que é mensurado pelo método de Insall e Salvati Fig.4, onde se mede o comprimento do ligamento patelar sobre a maior medida diagonal da patela, cujos valores normais variam de 0.8 a 1.2, saindo desse padrão, encontra-se uma patela baixa ou alta. ou pelo método de Deschamps Fig.4.1 Um outro método que também se pode utilizar é o de Blackburne e Peel, que expressa a razão do comprimento articular da patela sobre o valor da distância da superfície articular da tíbia e a superfície articular da patela. Essa relação varia de 0.54 a 1.56. As incidências laterais dos joelhos são úteis também na avaliação da morfologia troclear, cuja linha troclear lateral deve terminar bem próximo à linha troclear medial, sem cruzar a central.

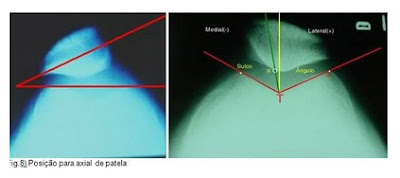

AXIAL DE PATELA
Paciente em DDH (decúbito dorsal horizontal) fazendo flexão do joelho a ser radiografado em aproximadamente 30º , pede-se que o paciente segure o filme apoiado sobre sua coxa e o raio central deve ser projetado para o tendão patelar, observando a sombra da patela projetada rente a linha média do filme 13X18. deverá ser feita uma boa colimação dos raios para que não haja dispersão de raios X, E que possa ser dividido o filme para as duas incidências. As imagens obtidas por estas incidências são excelentes para avaliar a articulação patelotroclear . É útil para traçar o ângulo de congruência articular que varia de -6 a + ou -11º e também o desvio da patela em relação a tróclea.
INTRODUÇÃO
A articulação femoropatelar é de fundamental importância para o aparelho extensor, pois recebe uma força de metade do peso do corpo durante a marcha normal em terreno plano, e uma força sete vezes maior que o peso do corpo ao agachar ou correr. A presença de dor femoropatelar pode o correr como queixa relacionada ao esporte em torno de 10% a 33%. Em relação às queixas no joelho de um modogeral corresponde a 20% a 40%.
Há algum tempo existia uma certa dificuldade por parte dos estudiosos de joelho que era como classificar as doenças femoropatelares. Da mesma forma as técnicas radiológicas existentes e aplicadas na obtenção das imagens para estudos dessa articulação ficavam a desejar. Com o desenvolvimento tecnológico e a formação de profissionais da radiologia cada vez mais capacitados junto a outras experiências adquiridas deixando os cirurgiões de joelho amparados e, que, finalmente pudesse firmar com segurança as diferentes condutas terapêuticas, podendo portanto ser mais bem classificadas e tratadas.
Estudo radiológico convencional
Incidências:
- AP. Panorâmico dos MMII posição ortostática com apoio bipodálico;
- PERFIL Absoluto dos joelhos com apoio monopadálico e flexão de 30º;
- AXIAL de Patela bilateral.
TÉCNICA:
Na incidência em AP panorâmico dos MMII o profissional das técnicas radiológicas deve fazer uma breve avaliação das condições morfológicas do paciente com a finalidade de posicionar e escolher o filme ideal para o exame, em seguida colocar o paciente em posição ortostática junto ao buck mural sobre um anteparo ou escada, em posição anatômica com apoio bipodálico. O raio deve ser direcionado para o pólo inferior da patela e para o centro do filme, a uma distância F.F. de + ou – 1.10 cm.
Nesta incidência , avalia-se eixos dos MMII, como: Valgismo ou varismo, espaço articular, presença de processos degenerativos e uma impressão inicial sobre a altura da patela e também é útil para visibilizar eventuais centro de ossificação acessória.
INCIDÊNCIA LATERAL (perfil absoluto dos joelhos).
Paciente em posição ortostática lateral junto ao buck mural sobre um anteparo fazendo apoio monopadálico com flexão do joelho aproximadamente de 30º ., raio central deve incidir no pólo inferior da patela e para o centro do filme 18X24 a uma distância F.F. de + ou – 1.10cm. Esta incidência é útil para determinar falência ligamentar e altura da patela, que é mensurado pelo método de Insall e Salvati Fig.4, onde se mede o comprimento do ligamento patelar sobre a maior medida diagonal da patela, cujos valores normais variam de 0.8 a 1.2, saindo desse padrão, encontra-se uma patela baixa ou alta. ou pelo método de Deschamps Fig.4.1 Um outro método que também se pode utilizar é o de Blackburne e Peel, que expressa a razão do comprimento articular da patela sobre o valor da distância da superfície articular da tíbia e a superfície articular da patela. Essa relação varia de 0.54 a 1.56. As incidências laterais dos joelhos são úteis também na avaliação da morfologia troclear, cuja linha troclear lateral deve terminar bem próximo à linha troclear medial, sem cruzar a central.
AXIAL DE PATELA
Paciente em DDH (decúbito dorsal horizontal) fazendo flexão do joelho a ser radiografado em aproximadamente 30º , pede-se que o paciente segure o filme apoiado sobre sua coxa e o raio central deve ser projetado para o tendão patelar, observando a sombra da patela projetada rente a linha média do filme 13X18. deverá ser feita uma boa colimação dos raios para que não haja dispersão de raios X, E que possa ser dividido o filme para as duas incidências. As imagens obtidas por estas incidências são excelentes para avaliar a articulação patelotroclear . É útil para traçar o ângulo de congruência articular que varia de -6 a + ou -11º e também o desvio da patela em relação a tróclea.
